設計環境說明及功能要求：

 1、全消聲室是建造在二樓，根據現場測量，環境噪聲頻率特性為低、中頻大小為60dB左右，其峰值范圍主要集中在100-1000Hz并有部分噪聲頻率特性分布10KHz；現場周圍及附近，其他實驗設備工作時，會引起振動干擾；消聲室周邊廠區道路不作為重型卡車通道。

 2、滿足最大邊長為62mm的正方形設備進行聲壓級/聲功率級測試。按照測量點距離被測設備1m遠布置要求，半球形包絡面半徑為1.3～1.4米，室內凈尺寸：3.2米X3.0米X3.0米（長X寬X高）

3、引入燃?xì)夤艿溃⒆龊萌雺Ψ缆┞暣胧?/span>

4、排風系統接入車間排風管道；

5、可拆式地面金屬承重網板

6、產品為半成品運輸至現場，現場組裝為成品

降噪方案：

1、消聲室墻體隔聲：為了保證消聲室本底噪聲低于15dB，全消聲室的外部圍護結構采用20CM多層復合吸聲隔聲材料組成，模塊提前預制，現場安裝。設計隔聲量58dB。

2、房中房結構：由于全消聲室內的本底噪聲要求很高，因此需要建立房中房結構，以減少來自于建筑結構的振動傳聲。

地面減振：基于全消室安裝環境的考慮，對于全消室的地面減振，采用彈簧減振的方式。內層墻體建立在彈簧減振框架之上。

頂面隔聲：全消室內層吊頂采用多層復合隔聲板安裝.

技術安全要求：

1）吊頂承重結構采用鋼結構。

2）頂面隔聲材質采用中密度A級阻燃隔聲板安裝，需錯縫安裝。

3）頂面隔聲層杜絕任何穿孔打洞。

4）電氣電路布置在尖劈空腔層中。

全消室地面強吸聲：

地面鋪滿吸聲尖劈，距尖劈10cm鋪設金屬網架。

強吸聲系統：

根據設計要求，全 消室截止頻率為125Hz，根據計算，吸聲尖劈長度為50MM，后空腔為100MM。考慮到消聲室內進行的是燃?xì)庠顚嶒灒暭馀砻娌捎媒饘俅┛装宓男问剑阑稹Ｈ绻紤]到成本問題，使用阻燃B1級的布藝吸聲尖劈，切記注意動火安全，需在室內配置足夠的滅火設施

電氣照明系統：

本設計中，已將照明、插座、網絡接口、安全指示燈、等考慮其中。

空調通風系統：

空調： 如條件允許，將廠房內的中央空調系統引入一個分支進入消聲室室內。空調設備的冷熱負荷不在本設計范疇，空調設備的采購及安裝不在本報價范疇

通風系統：

消聲室內都是密閉環境，且有燃?xì)庠O(shè)施，因此必須引入新風系統，將室外的新風引入室內。分為送風系統及回風系統，送風系統為車間空調接入消聲器，風管選用消聲風管。半消聲室的送回風口速度控制在0.4M/S以下。

隔聲門系統：

聲閘式設計：雙層隔聲門：

1）定制鋼制隔聲門，尺寸為2000X800MM

2）內層隔聲門內表面安裝尖劈。

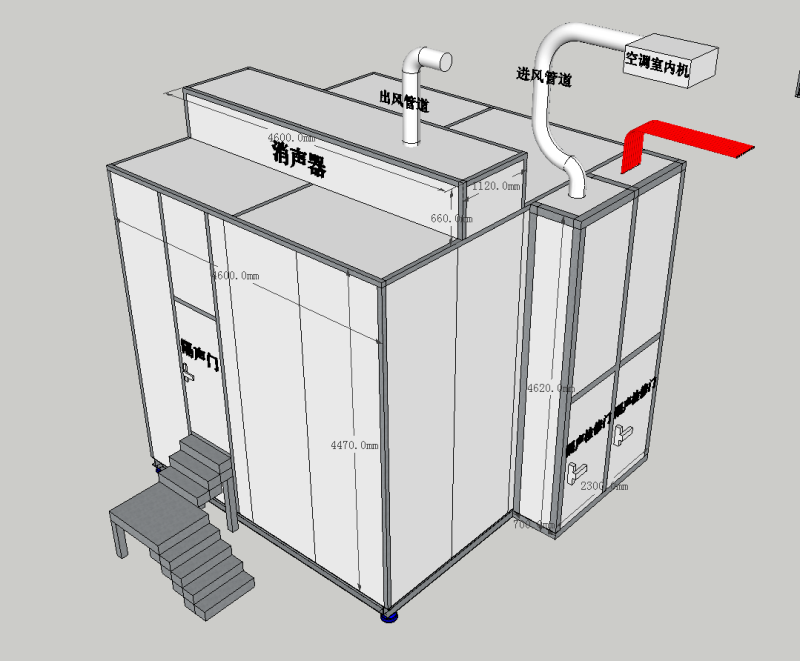

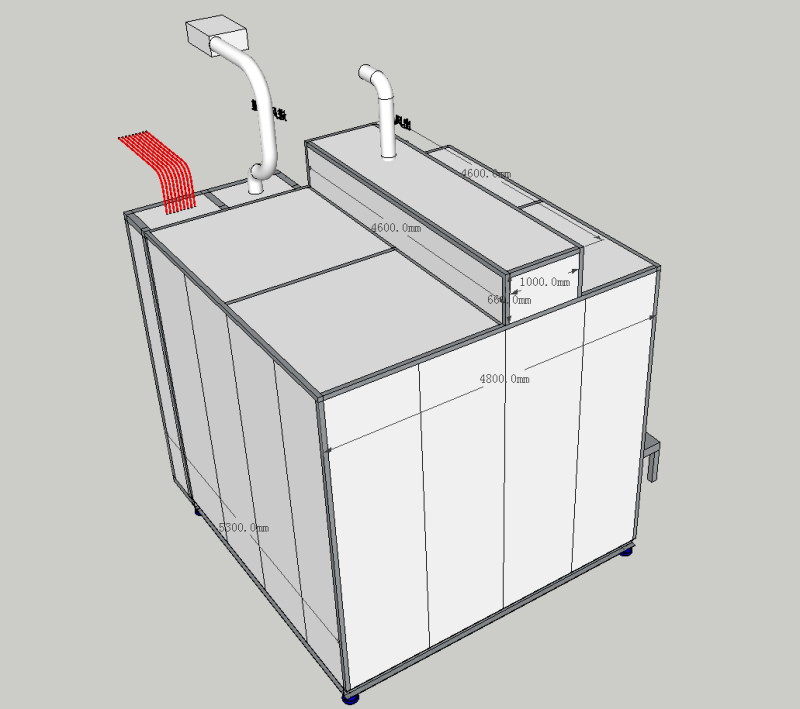

降噪效果圖：
