空壓機噪聲治理

空壓機噪聲治理概述:

工礦企業為在生產中大量使用空壓機，空壓機是一種用以壓縮氣體的設備，大多數空氣壓縮機是往復活塞式，旋轉葉片或旋轉螺桿。離心式壓縮機是非常大的壓縮空氣量制備條件下使用。通常空壓機設備有專門的空壓機房，空壓機組運行時噪聲較高，通常會產生90-110db(a)的噪聲，如果沒有采取必要的降噪措施，機組運行的噪聲，將對周圍環境造成嚴重?fù)p害。為了保護和改善環境質量，必須對噪聲進行控制。

--------------------------------------------------------------------------------------------------------

▋ 國家相關規范摘要

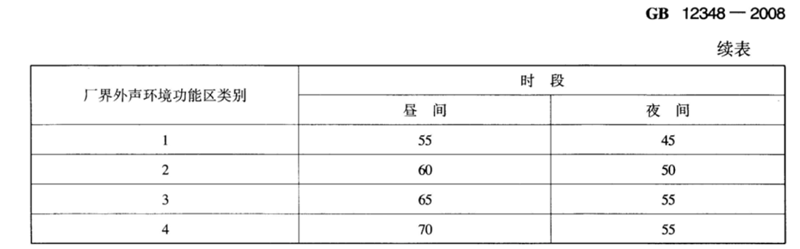

《工業企業廠界噪聲排放標準》GB12348-2008對環境噪聲的要求是：

0類區： 指康復療養等特別需要安靜的區域

        白天噪聲（6：00~22：00）不得超過50分貝

        夜間噪聲（22：00~6：00）不得超過40分貝

1類區： 指居民住宅、醫療衛生、文化教育、科研設計、行政辦公等區域

        白天噪聲（6：00~22：00）不得超過55分貝

        夜間噪聲（22：00~6：00）不得超過45分貝

2類區： 指商業、集市或居住商業、工業混雜區

        白天噪聲（6：00~22：00）不得超過60分貝

        夜間噪聲（22：00~6：00）不得超過50分貝

3類區： 指工業生產、倉儲物流等區域

        白天噪聲（6：00~22：00）不得超過65分貝

        夜間噪聲（22：00~6：00）不得超過55分貝

4類區： 指交通干線兩側一定距離之內區域

        白天噪聲（6：00~22：00）不得超過70分貝

        夜間噪聲（22：00~6：00）不得超過55分貝

通常按夜間標準進行噪聲治理設計。

--------------------------------------------------------------------------------------------------------

▋ 噪聲性質分析

空壓機主要由電動機和壓縮機兩部分組，噪聲源主要由三部分構成：機械噪聲、電磁噪聲、氣動噪聲。噪聲源在機房內傳播，會在墻壁、頂面、地面、以及室內的障礙物表面上多次反射疊加，所以，機房內的噪聲實際上是設備本體發出的直達噪聲加上反射疊加噪聲，機房內表面材料越光滑，反射噪聲越大，導致機房內的噪聲數值比空壓機本體發出的噪聲值高。

--------------------------------------------------------------------------------------------------------

▋ 降噪方案

降噪方案概述：

根據現場的實際使用情況，比如機房是空壓機獨立使用，還是有其他工作人員在立面使用

空壓機降噪通常有兩種方式：

一種是針對每一臺空壓機單獨做隔聲罩方式

另一種是對空壓機房整體做降噪方式

無論那一種方式，空壓機隔聲罩或機房本身需要解決以下問題：

1、空壓機振動噪聲傳播；

2、隔聲罩/機房壁面透射噪聲；

3、空壓機散熱；

4、設備檢修；

主要技術措施有：吸聲、隔聲、減振、消聲等。

一、空壓機減振方案

空壓機運行過程，電動機與壓縮機均要產生較大的機械振動。通常制造空壓機設備材料、建筑材料的內阻尼、內摩擦小，因此振動在這些材料中傳播速度快，衰減慢，因此若沒有解決好空壓機設備振動，則振動噪聲將快速的傳遞到隔聲罩外，導致降噪失敗。

隔振技術措施：

通常金屬彈簧對中低頻有比較良好的減振效果，橡膠減振墊對高頻有比較好的減振效果。所以二者通常結合一起使用，從而有效降低全頻段的噪聲振動，根據空壓機設備運行重量及減振設施荷載特性，計算選擇減振設施處于更佳動荷載工作區。

空壓機出氣管需要穿越隔聲罩/機房的地方，均需做到與結構完全剛性隔絕，其間縫隙采用隔聲柔性體填塞，防止振動傳播到隔聲罩結構上。

二、隔聲罩/機房隔聲吸聲方案

由于隔聲罩/機房，噪聲源被封閉在一個狹窄空間，因此噪聲需要在隔聲罩/機房得到能量的消耗，因此隔聲罩/機房墻體除了須達到一定的隔聲量，同時還須具備吸聲性能，將反射噪聲充分吸收消耗，才能達到降低噪聲目標。

隔聲性能取決于材料的質量密度。但并不是簡單的材料堆砌就能起到好的隔聲效果，比如厚度相同發兩塊鋼板并起來，隔聲量僅提高6分貝；因此聲學工程師的使命之一是研究使用不同組合的輕質材料，使得隔聲量大幅提升。

吸聲性能取決于材料的吸聲系數。吸聲材料大部分是多孔材料，只要設置合理，在全頻段范圍的吸聲系數比較良好。

通常隔聲罩/機房空間有限，通過不同隔聲材料、吸聲材料合理的組合搭配方式，使墻面安裝材料同時具備隔聲、吸聲性能，不僅能大大節省空間，而且整齊美觀。

三、空壓機散熱解決方案

空壓機是一種用以壓縮氣體的設備，無論是電動機還是壓縮機在運行時都要大量產生熱量，尤其時壓縮機在壓縮空氣過程中大量產生熱量。因此通常空壓機本身就自帶較大風量的散熱設備及排氣口。因此為保證空壓機的正常工作，須做如下技術措施：

1、在隔聲罩/機房上增設滿足通風散熱面積要求的進氣口，且進氣口須設置消聲器，消聲器消聲量足夠，確保設備噪聲通過進氣口輻射出去達標。

2、空壓機設備排氣口排氣風管增設消聲器，消聲器消聲量足夠，確保設備噪聲通過排氣口輻射出去達標。

3、若空壓機排氣仍不足以將熱量完全排出，則隔聲罩/機房須增設輔助散熱風機，且該風機排風管道須設置消聲器，消聲器消聲量足夠，確保空壓設備噪聲及新增風機噪聲通過輔組排氣口輻射出去達標。

四、設備檢修解決方案

隔聲罩通常空間尺度較小，為了僅可能少占用空間及降低造價，通常隔聲罩比空壓機設備尺寸不會大太多，而空壓機設備是檢修比較頻繁的設備，尤其是空壓機馬達，需要維修則必須有足夠的維修空間及整體拆除空間，因此隔聲罩必須解決后續的維修保養問題。

隔聲罩維修空間技術措施：

1、在需要維修頻繁的地方增設檢修門，比如在馬達側，小的維修可以打開檢修門直接操作。

2、整體隔聲罩采用分段模塊式，每一段模塊底部可以設置萬向輪，當需要檢修時可以分段移開，敞開檢修空間檢修。

3、當機房有吊裝設備，且機房內不具備分段移開空間時，可以采用隔聲罩整體吊裝移走方式。

4、當以上條件均不能具備時，隔聲罩結構采用可拆卸式框架結構，隔聲墻體采用模塊式隔聲板，這樣可以方便的將隔聲罩整體分塊拆除，維修完成后再將隔聲罩重復安裝即可。

----------------------------------------------------------------------------------------------------
